Tra kích thước ống thép đúc hàn mạ kẽm Carbon , hợp kim và thép không rỉ - ASME/ANSI B36.10/19

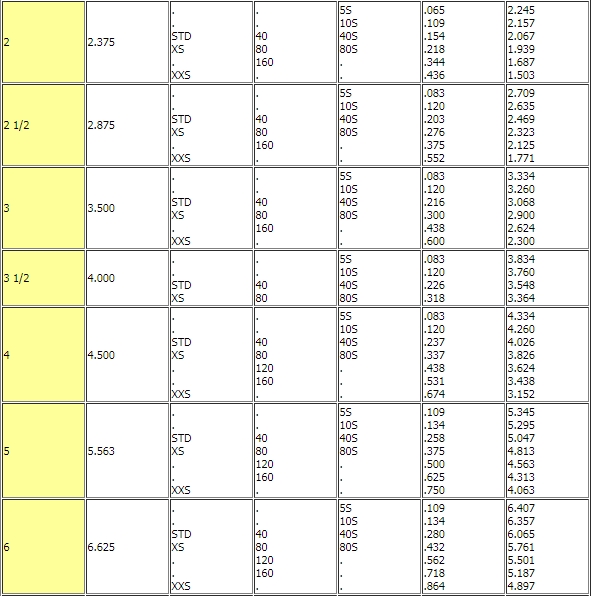

Biểu đồ dữ liệu đường ống dưới đây ống thép đúc 304 ống thép hàn ống thép mạ kẽm Carbon có thể được sử dụng để tìm đường ống kích thước, đường kính, độ dày của tường, áp lực làm việc và nhiều hơn nữa Biểu đồ này dựa trên ASME / ANSI B 36.10 Ống thép hàn và không rỉ và ống thép không rỉ ASME / ANSI B36.19.

Biểu đồ dữ liệu đường ống dưới đây có thể được sử dụng để tìm đường ống kích thước, đường kính, độ dày của tường, áp lực làm việc và nhiều hơn nữa Biểu đồ này dựa trên ASME / ANSI B 36.10 Ống thép hàn và không rỉ và ống thép không rỉ ASME / ANSI B36.19.

Bất kể số kế hoạch, đường ống có kích thước đặc biệt đều có cùng đường kính bên ngoài (không chịu được dung sai của sản xuất). Khi số lượng lịch trình tăng lên, độ dày của tường tăng lên, và thực tế lỗ khoan sẽ giảm.

Ví dụ:

Một ống 4 inch (100 mm) 40 có đường kính bên ngoài 4.500 inch (114.30 mm), độ dày của tường là 0.237 inch (6.02 mm), tạo ra một lỗ khoan 4.026 inch (102.26 mm)
Đường ống 80 mm dài 4 inch (100 mm) có đường kính ngoài 4.500 inch (114.30 mm), độ dày của tường là 0.337 inch (8.56 mm), tạo thành một đường ống 3.826 inch (97.18 mm)

Diện tích kim loại, vùng bên trong ngang, thời điểm quán tính, ống trọng lượng, trọng lượng nước, mặt ngoài, mô đun đàn hồi




1 inch (inch) = 25,4 mm

STD, XS và XXS

Để phân biệt trọng lượng khác nhau của đường ống, ba tiêu chuẩn truyền thống lâu đời được sử dụng:

tường tiêu chuẩn - STD bức tường mạnh mẽ - XS đôi tường cực mạnh - XXS Hai tên cuối cùng đôi khi được gọi là bức tường hạng nặng (XH), và bức tường nặng đôi (XXH).
